氣缸的定義：

氣壓傳動中將壓縮氣體的壓力能轉換為機械能的氣動執行元件。

氣缸的構造：

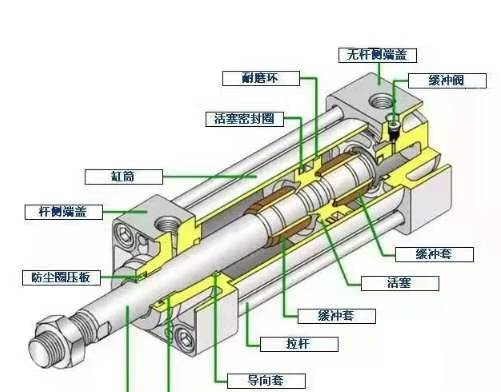

氣缸是由缸筒、端蓋、活塞、活塞桿和密封件等組成，其內部結構如圖所示：

氣缸的分類：

氣缸有做往復直線運動的和做往復擺動兩種類型。做往復直線運動的氣缸可分為單作用氣缸、雙作用氣缸、薄膜式氣缸和沖擊氣缸4種。

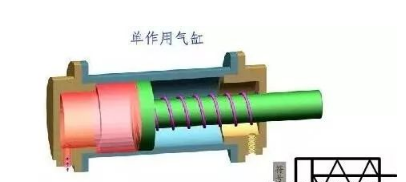

(1) 單作用氣缸：僅一端有活塞桿，從活塞一側供氣聚能產生氣壓，氣壓推動活塞產生推力伸出，靠彈簧或自重返回。有活塞桿，從活塞一側供氣聚能產生氣壓，氣壓推動活塞產生推力伸出，靠彈簧或自重返回。

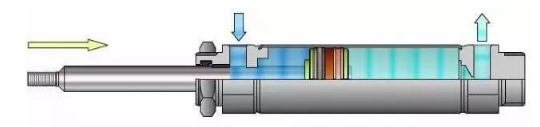

(2) 雙作用氣缸：從活塞兩側交替供氣，在一個或兩個方向輸出力。

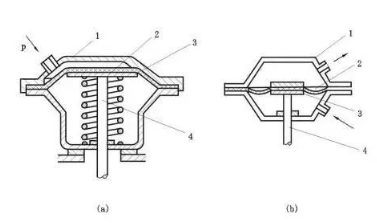

(3) 膜片式氣缸：用膜片代替活塞，只在一個方向輸出力，用彈簧復位。它的密封性能好，但行程短。

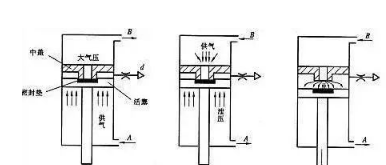

(4) 沖擊氣缸：這是一種新型元件。它把壓縮氣體的壓力能轉換為活塞高速（10～20米/秒）運動的動能，借以做功。

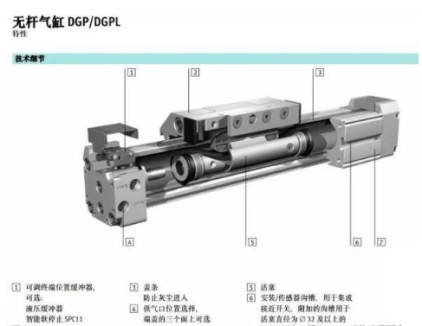

（5）無桿氣缸：沒有活塞桿的氣缸的總稱。有磁性氣缸，纜索氣缸兩大類。

做往復擺動的氣缸稱擺動氣缸，由葉片將內腔分隔為二，向兩腔交替供氣，輸出軸做擺動運動，擺動角小于 280°。此外，還有回轉氣缸、氣液阻尼缸和步進氣缸等。如您還想了解更多氣缸知識可以聯系我們
